Case — Correas Agrícolas

Case 2388 / 2688 Axial

Ubicación de correas por sector — Hacé click en una letra del diagrama para ver los códigos

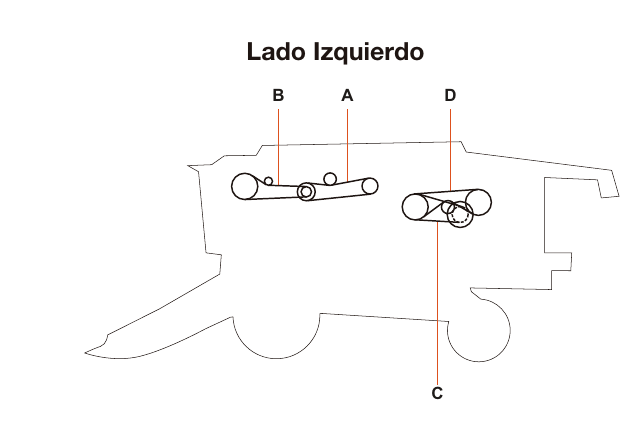

Lado Izquierdo
Case 2388 / 2688 Axial - Lado Izquierdo - Mapa de correas
B
A
D
C

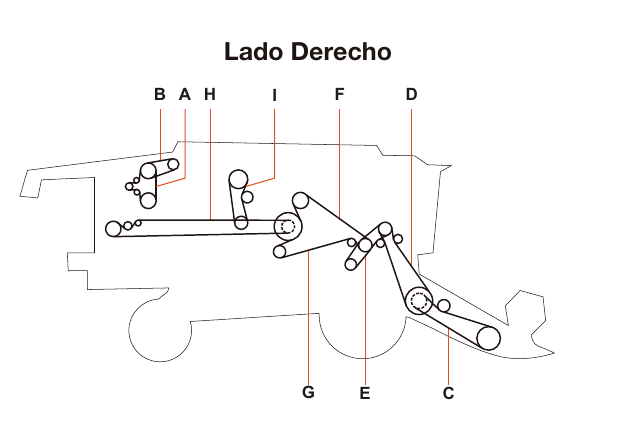

Lado Derecho
Case 2388 / 2688 Axial - Lado Derecho - Mapa de correas
B
A
H
I
F
D
G
E
C

Hacé click en un sector del diagrama o en una fila de la tabla para resaltar las correas correspondientes

Sec.Código OEMCód. GatesDescripción / AplicaciónLadoCant.
Sec.Código OEMCód. GatesDescripción / AplicaciónLadoCant.
A1983217C1702280KDescarga de tanque graneleroIZQ.1
B124573A1723227KBomba hidrostática (2388)IZQ.1
B440498A3723233KBomba hidrostática (2688)IZQ.1
C1541702C1744362KSeparador de granos central (2388 STD hasta 12/2001)IZQ.1
C400427A1750382KSeparador de granos central (2388 Extreme desde 01/2002 y 2688)IZQ.1
D244423A3814221KRotor central (2388 hasta 12/2001)IZQ.1
D413159A1814237KRotor central (2388 desde 01/2002 y 2688)IZQ.1
*247428A1702208KCuchillas (2388)IZQ.1
*84320459AG0302227Cuchillas (2688)IZQ.1
A1308489C2744380Transmisión de plataforma (60” en 2388 STD)DER.1
A1313097C3744358Transmisión de plataforma (54 1/2” en 2388 STD)DER.1
A402368A1747385KTransmisión de plataforma (60” en 2388 Extreme)DER.1
A402370A1747364Transmisión de plataforma (54 1/2” en 2388 Extreme)DER.1
B380041A1744353KAlimentador (sin triturador desde 01/2002)DER.1
B194528C1744354Alimentador (2388 sin triturador)DER.1
B194528C2744354KAlimentador (2388 sin triturador)DER.1
B1315074C1744382Alimentador (2388 con triturador)DER.1
B87332161347353KAlimentador (2688 sin triturador)DER.1
B87629602744360KAlimentador (2688 con triturador)DER.1
C188213C3202245Primario de ventilador y zaranda (2388)DER.1
C317904A1202245Primario de ventilador y zaranda (2388)DER.1
C87642857202245Primario de ventilador y zaranda (2388)DER.1
C87642857302244Primario de ventilador y zaranda (2688)DER.1
D301146A1310157Secundario de variador de ventilador (2388 y 2688 sistema Axial Flow)DER.1
D1541569C1710154Secundario de variador de ventilador (2388 sistema Axial Flow)DER.1
E181055C1705389Secundario de zaranda y elevador de granos (sin triturador)DER.1
E87476486305389KSecundario de zaranda y elevador de granos (sin triturador)DER.1
E186509C2AG0705492Secundario de zaranda y elevador de granos (2688 con triturador)DER.1
F1315266C1723252KPicador de pajaDER.1
G196371C1701422Desparramador de pajaDER.1
G84172256301422KDesparramador de pajaDER.1
HJ911572742196Ventilador a bomba de agua (2388 Cummins 5.8L)DER.1
HJ921603742202Ventilador a bomba de agua (2388 hasta 12/2001)DER.1
HA77938742194Ventilador a bomba de agua (2388 a partir de 01/2002)DER.1
HA78022742228Ventilador a bomba de agua (2688)DER.1
I396829R1722125Compresor de aire acondicionado (2388)DER.1
I87311867700066Compresor de aire acondicionado (2688)DER.1

Correas para Case 2388 / 2688 Axial

La cosechadora Case 2388 / 2688 Axial utiliza 37 correas de transmisión en distintos sistemas del equipo, incluyendo Descarga de tanque granelero, Bomba hidrostática (2388), Bomba hidrostática (2688), Separador de granos central (2388 STD hasta 12/2001). En esta tabla encontrará todos los códigos OEM originales con sus equivalentes Gates para facilitar la identificación y compra de repuestos.

Ver todos los códigos OEM y equivalentes Gates

Códigos OEM: 1983217C1, 124573A1, 440498A3, 1541702C1, 400427A1, 244423A3, 413159A1, 247428A1, 84320459, 1308489C2, 1313097C3, 402368A1, 402370A1, 380041A1, 194528C1, 194528C2, 1315074C1, 87332161, 87629602, 188213C3, 317904A1, 87642857, 87642857, 301146A1, 1541569C1, 181055C1, 87476486, 186509C2, 1315266C1, 196371C1, 84172256, J911572, J921603, A77938, A78022, 396829R1, 87311867

Equivalentes Gates: 202245, 301422K, 302244, 305389K, 310157, 347353K, 700066, 701422, 702208K, 702280K, 705389, 710154, 722125, 723227K, 723233K, 723252K, 742194, 742196, 742202, 742228, 744353K, 744354, 744354K, 744358, 744360K, 744362K, 744380, 744382, 747364, 747385K, 750382K, 814221K, 814237K, AG0302227, AG0705492

  • Correa 1983217C1 — Gates 702280K — Descarga de tanque granelero — Case 2388 / 2688 Axial
  • Correa 124573A1 — Gates 723227K — Bomba hidrostática (2388) — Case 2388 / 2688 Axial
  • Correa 440498A3 — Gates 723233K — Bomba hidrostática (2688) — Case 2388 / 2688 Axial
  • Correa 1541702C1 — Gates 744362K — Separador de granos central (2388 STD hasta 12/2001) — Case 2388 / 2688 Axial
  • Correa 400427A1 — Gates 750382K — Separador de granos central (2388 Extreme desde 01/2002 y 2688) — Case 2388 / 2688 Axial
  • Correa 244423A3 — Gates 814221K — Rotor central (2388 hasta 12/2001) — Case 2388 / 2688 Axial
  • Correa 413159A1 — Gates 814237K — Rotor central (2388 desde 01/2002 y 2688) — Case 2388 / 2688 Axial
  • Correa 247428A1 — Gates 702208K — Cuchillas (2388) — Case 2388 / 2688 Axial
  • Correa 84320459 — Gates AG0302227 — Cuchillas (2688) — Case 2388 / 2688 Axial
  • Correa 1308489C2 — Gates 744380 — Transmisión de plataforma (60” en 2388 STD) — Case 2388 / 2688 Axial
  • Correa 1313097C3 — Gates 744358 — Transmisión de plataforma (54 1/2” en 2388 STD) — Case 2388 / 2688 Axial
  • Correa 402368A1 — Gates 747385K — Transmisión de plataforma (60” en 2388 Extreme) — Case 2388 / 2688 Axial
  • Correa 402370A1 — Gates 747364 — Transmisión de plataforma (54 1/2” en 2388 Extreme) — Case 2388 / 2688 Axial
  • Correa 380041A1 — Gates 744353K — Alimentador (sin triturador desde 01/2002) — Case 2388 / 2688 Axial
  • Correa 194528C1 — Gates 744354 — Alimentador (2388 sin triturador) — Case 2388 / 2688 Axial
  • Correa 194528C2 — Gates 744354K — Alimentador (2388 sin triturador) — Case 2388 / 2688 Axial
  • Correa 1315074C1 — Gates 744382 — Alimentador (2388 con triturador) — Case 2388 / 2688 Axial
  • Correa 87332161 — Gates 347353K — Alimentador (2688 sin triturador) — Case 2388 / 2688 Axial
  • Correa 87629602 — Gates 744360K — Alimentador (2688 con triturador) — Case 2388 / 2688 Axial
  • Correa 188213C3 — Gates 202245 — Primario de ventilador y zaranda (2388) — Case 2388 / 2688 Axial
  • Correa 317904A1 — Gates 202245 — Primario de ventilador y zaranda (2388) — Case 2388 / 2688 Axial
  • Correa 87642857 — Gates 202245 — Primario de ventilador y zaranda (2388) — Case 2388 / 2688 Axial
  • Correa 87642857 — Gates 302244 — Primario de ventilador y zaranda (2688) — Case 2388 / 2688 Axial
  • Correa 301146A1 — Gates 310157 — Secundario de variador de ventilador (2388 y 2688 sistema Axial Flow) — Case 2388 / 2688 Axial
  • Correa 1541569C1 — Gates 710154 — Secundario de variador de ventilador (2388 sistema Axial Flow) — Case 2388 / 2688 Axial
  • Correa 181055C1 — Gates 705389 — Secundario de zaranda y elevador de granos (sin triturador) — Case 2388 / 2688 Axial
  • Correa 87476486 — Gates 305389K — Secundario de zaranda y elevador de granos (sin triturador) — Case 2388 / 2688 Axial
  • Correa 186509C2 — Gates AG0705492 — Secundario de zaranda y elevador de granos (2688 con triturador) — Case 2388 / 2688 Axial
  • Correa 1315266C1 — Gates 723252K — Picador de paja — Case 2388 / 2688 Axial
  • Correa 196371C1 — Gates 701422 — Desparramador de paja — Case 2388 / 2688 Axial
  • Correa 84172256 — Gates 301422K — Desparramador de paja — Case 2388 / 2688 Axial
  • Correa J911572 — Gates 742196 — Ventilador a bomba de agua (2388 Cummins 5.8L) — Case 2388 / 2688 Axial
  • Correa J921603 — Gates 742202 — Ventilador a bomba de agua (2388 hasta 12/2001) — Case 2388 / 2688 Axial
  • Correa A77938 — Gates 742194 — Ventilador a bomba de agua (2388 a partir de 01/2002) — Case 2388 / 2688 Axial
  • Correa A78022 — Gates 742228 — Ventilador a bomba de agua (2688) — Case 2388 / 2688 Axial
  • Correa 396829R1 — Gates 722125 — Compresor de aire acondicionado (2388) — Case 2388 / 2688 Axial
  • Correa 87311867 — Gates 700066 — Compresor de aire acondicionado (2688) — Case 2388 / 2688 Axial

Preguntas frecuentes sobre correas para Case 2388 / 2688 Axial

¿Cuántas correas lleva la Case 2388 / 2688 Axial?

La cosechadora Case 2388 / 2688 Axial utiliza 37 correas de transmisión. Cada correa cumple una función específica en los distintos sistemas del equipo, desde el accionamiento principal hasta los sistemas de limpieza y descarga.

¿Dónde comprar correas para Case 2388 / 2688 Axial en Argentina?

En CP Goma contamos con stock de correas para Case 2388 / 2688 Axial con envíos a todo el país. Trabajamos con marcas como Gates, Dayco y PIX. Consulte disponibilidad y precios por WhatsApp o teléfono.

¿Puedo usar un equivalente Gates en vez del código OEM original?

Sí, los códigos Gates son equivalentes directos a los códigos OEM del fabricante. Las correas Gates están diseñadas para cumplir las mismas especificaciones de largo, ancho y perfil que las originales, garantizando un funcionamiento correcto en su Case 2388 / 2688 Axial.
