Lado Izquierdo

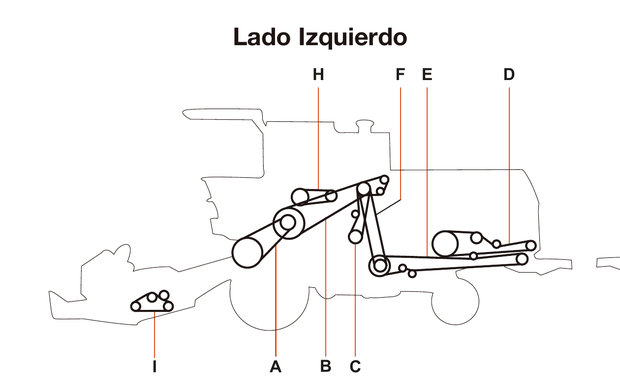

John Deere 1470 / 1570 - Lado Izquierdo - Mapa de correas
H
F
E
D
I
A
B
C
Lado Derecho

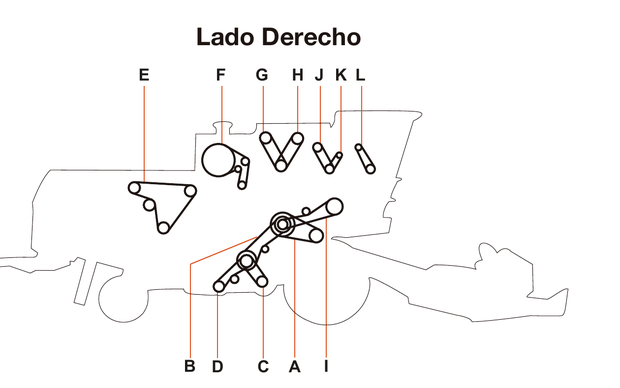

John Deere 1470 / 1570 - Lado Derecho - Mapa de correas
E
F
G
H
J
K
L
B
D
C
A
I

Hacé click en un sector del diagrama o en una fila de la tabla para resaltar las correas correspondientes

Sec.Código OEMCód. GatesDescripción / AplicaciónLadoCant.
Sec.Código OEMCód. GatesDescripción / AplicaciónLadoCant.
AZ44936215199KVariador CilindroDER.1
BSA00601402238ZarandasDER.1
CZ41178809104KVariador VentiladorDER.1
DCQ31965223205KElevador de Granos Limpios (Desde 11/97)DER.1
ER123451242198Ventilador del Motor 6,8 LDER.1
FH145158AG1400286Tela Rotativa (perfil redondo)DER.1
GCQ40222223185KVentilador de Motor (1470)DER.1
GCQ35531223187KVentilador de Motor (1570)DER.1
HCQ37755322142Filtro RotativoDER.1
IZ45026201150Mando Noria de RetornoDER.1
JM45862AXS45Compresor de AireDER.1
KM82461AXS47Aire AcondicionadoDER.1
LCQ45617AG1485268Alternador (1470)DER.1
LCQ40221242199Alternador (1570)DER.1
AZ43890224306Alimentador del CilindroIZQ.1
BZ46463226330KAccionamiento PrincipalIZQ.1
CZ46709224232KBomba HidrostáticaIZQ.1
DCQ03478201343Dispersor de Paja (Opcional)IZQ.1
DCQ24186201272Dispersor de Paja (Opcional)IZQ.1
ECQ39824223561K2° Picador de Paja (Cuchilla de Corte)IZQ.1
ECQ35559223549K2° Picador de Paja (Cuchilla Martillo)IZQ.1
FCQ35426224292K1° Picador de PajaIZQ.1
HCQ03265302178KDescarga de TolvaIZQ.1
IH21925202245Cuchillas Plataforma Rígida (Serie 300)IZQ.1
IH80103202259Cuchillas Plataforma Flexible (Serie 300)IZQ.1
IH201794202227KCuchillas Plataforma Rígida (Serie X57)IZQ.1

Correas para John Deere 1470 / 1570

Listado completo de correas para cosechadora John Deere 1470 / 1570. Códigos OEM originales: Z44936, SA00601, Z41178, CQ31965, R123451, H145158, CQ40222, CQ35531, CQ37755, Z45026, M45862, M82461, CQ45617, CQ40221, Z43890, Z46463, Z46709, CQ03478, CQ24186, CQ39824, CQ35559, CQ35426, CQ03265, H21925, H80103, H201794. Códigos Gates equivalentes: 215199K, 402238, 809104K, 223205K, 242198, AG1400286, 223185K, 223187K, 322142, 201150, AXS45, AXS47, AG1485268, 242199, 224306, 226330K, 224232K, 201343, 201272, 223561K, 223549K, 224292K, 302178K, 202245, 202259, 202227K.

Aplicaciones: Variador Cilindro, Zarandas, Variador Ventilador, Elevador de Granos Limpios (Desde 11/97), Ventilador del Motor 6,8 L, Tela Rotativa (perfil redondo), Ventilador de Motor (1470), Ventilador de Motor (1570), Filtro Rotativo, Mando Noria de Retorno, Compresor de Aire, Aire Acondicionado, Alternador (1470), Alternador (1570), Alimentador del Cilindro.
