John Deere — Correas Agrícolas

John Deere 9500 / 9600 MAXIMIZER

Ubicación de correas por sector — Hacé click en una letra del diagrama para ver los códigos

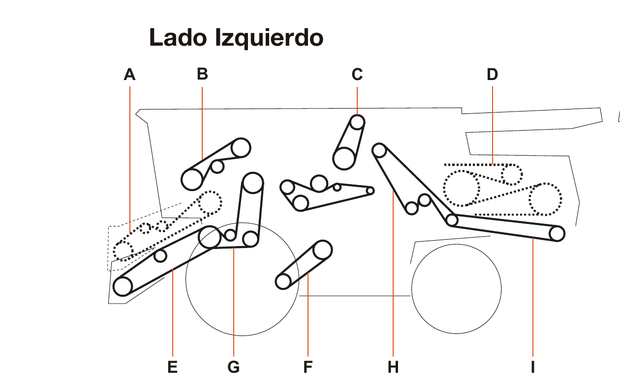

Lado Izquierdo
John Deere 9500/9600 MAXIMIZER - Lado Izquierdo - Mapa de correas
A
B
C
D
E
G
F
H
I

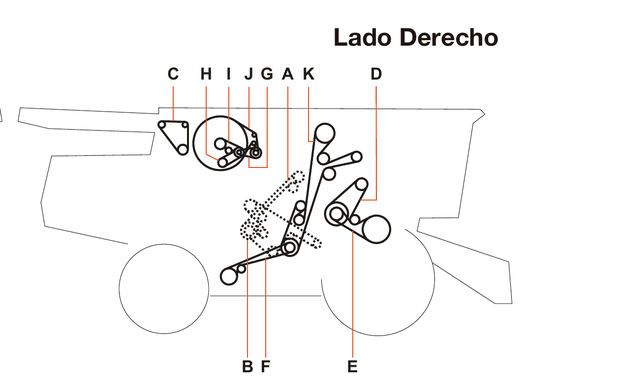

Lado Derecho
John Deere 9500/9600 MAXIMIZER - Lado Derecho - Mapa de correas
C
H
I
J
G
A
K
D
B
F
E

Hacé click en un sector del diagrama o en una fila de la tabla para resaltar las correas correspondientes

Sec.Código OEMCód. GatesDescripción / AplicaciónLadoCant.
Sec.Código OEMCód. GatesDescripción / AplicaciónLadoCant.
AH128010AG2002365Mando SacapajasDER.1
BH131169202493Mando Zarandon y Sin FinDER.1
CH134344322123Alternador Baja Potencia (9500)DER.1
CR73189322123Alternador (9500) (Hasta 645200)DER.1
CH101813322151Alternador (9500) (Desde 645201) y (9510/9600 Desde 631201)DER.1
CRE44538322151Alternador (9600) (Hasta 631200)DER.2
CH163515AG0285325Alternador (9610)DER.1
DH115759AG0215196Variador de CilindroDER.1
DH137670AG0251265Variador de Cilindro (9500/9600) (rango extendido)DER.1
EH118618AG0325248Mando Cilindro (Baja Velocidad)DER.1
EH115881AG1425257Mando CilindroDER.1
FN110085302251RetornoDER.1
GH146636AG0217106Filtro Rotativo (9500 Desde 642579) y (9610/9600 Desde 641922)DER.1
GH146637322217Filtro Rotativo (9600 Desde 645301)DER.1
GH160406AG0217140Filtro Rotativo (9510)DER.1
HH134437AG0217140Aire Acondicionado (9500/9600)DER.1
HH80896000105Aire Acondicionado (9510)DER.1
HH163515AG0285325Aire Acondicionado (9610)DER.1
IH132808AG0201108Ventilador de Enfriamiento (9500/9600 Hasta 641717)DER.1
IH153297AG0223148Ventilador de Enfriamiento (9500/9600 Desde 641718)DER.1
IH160405AG0223139Ventilador de Enfriamiento Alta Potencia (9510)DER.2
IH161795AG0223139Ventilador de Enfriamiento Baja Potencia (9510)DER.1
IH132808AG0201108Ventilador de Enfriamiento Baja Potencia (9510)DER.2
IH153297AG0223148Ventilador de Enfriamiento (9610)DER.1
JH145158AG1400286Filtro Rotativo (9510/9500 Desde 645279) (perfil redondo)DER.1
JH145158AG1400286Filtro Rotativo (9610/9600 Desde 641716) (perfil redondo)DER.1
KH137830AG2602605Elevador de granos limpios (9500 Hasta 640200) (89/90)DER.1
KH141167AG0202610Elevador de Granos Limpios (9510/9610) (9500 Desde 640201)DER.1
KH135458AG0202595Elevador de Granos Limpios (9600 Hasta 640300)DER.1
KH141166AG1402609Elevador de Granos Limpios (9600 Desde 640301)DER.1
AH126345203351Embocador C/ReversorIZQ.1
BH139436Batidor NormalIZQ.1
BH163931Batidor OpcionalIZQ.1
CH158880Descarga TolvaIZQ.2
DH128234AG1401412Dispersor de PajaIZQ.1
EH161648AG0211357Embocador Velocidad VariableIZQ.1
FH137264AG0203187Ventilador 490/980rpm (9500 Hasta 670200 y 9600 Hasta 670300)IZQ.1
FH152180AG1410203Ventilador 490/980rpm (9500 Desde 670201 y 9600 Desde 670301)IZQ.1
FH140404AG0210213Ventilador 750/1350rpm (9500 Hasta 670200 y 9600 Hasta 670300)IZQ.1
FH152146AG0210220Ventilador 750/1350rpm (9500 Desde 670201 y 9600 Desde 670301)IZQ.1
FH152180AG1410203Ventilador 490/980rpm (9510/9610)IZQ.1
FH152146AG0210220Ventilador 750/1350rpm (9510/9610)IZQ.1
GH125565AG0203321Alimentador de Cilindro (9500 Hasta 635200 y 9600 Hasta 635300)IZQ.1
GH140160AG0203328Alimentador de Cilindro (9500 Desde 635201 y 9600 Desde 635301)IZQ.1
GH140160AG0203328Alimentador de Cilindro (9510/9610)IZQ.1
HH125380AG14023851° Mando PicadorIZQ.1
IP4788550220152° Mando Picador Corto (9500/9600 Desde 01/89 a 12/90)IZQ.1
IH239501022312° Mando Picador Corto (9510/9610 y 9500/9600 Desde 01/91 a 12/97)IZQ.1
IH1253813023332° Mando Picador Largo (9500/9600/9510/9610)IZQ.1
#H138761302251Mando Caja CuchillasIZQ.1

Correas para John Deere 9500 / 9600 MAXIMIZER

Listado completo de correas para cosechadora John Deere 9500 / 9600 MAXIMIZER. Códigos OEM originales: H128010, H131169, H134344, R73189, H101813, RE44538, H163515, H115759, H137670, H118618, H115881, N110085, H146636, H146637, H160406, H134437, H80896, H132808, H153297, H160405, H161795, H145158, H137830, H141167, H135458, H141166, H126345, H139436, H163931, H158880, H128234, H161648, H137264, H152180, H140404, H152146, H125565, H140160, H125380, P47885, H23950, H125381, H138761. Códigos Gates equivalentes: AG2002365, 202493, 322123, 322151, AG0285325, AG0215196, AG0251265, AG0325248, AG1425257, 302251, AG0217106, 322217, AG0217140, 000105, AG0201108, AG0223148, AG0223139, AG1400286, AG2602605, AG0202610, AG0202595, AG1402609, 203351, AG1401412, AG0211357, AG0203187, AG1410203, AG0210213, AG0210220, AG0203321, AG0203328, AG1402385, 5022015, 102231, 302333.

Aplicaciones: Mando Sacapajas, Mando Zarandon y Sin Fin, Alternador Baja Potencia (9500), Alternador (9500) (Hasta 645200), Alternador (9500) (Desde 645201) y (9510/9600 Desde 631201), Alternador (9600) (Hasta 631200), Alternador (9610), Variador de Cilindro, Variador de Cilindro (9500/9600) (rango extendido), Mando Cilindro (Baja Velocidad), Mando Cilindro, Retorno, Filtro Rotativo (9500 Desde 642579) y (9610/9600 Desde 641922), Filtro Rotativo (9600 Desde 645301), Filtro Rotativo (9510).
