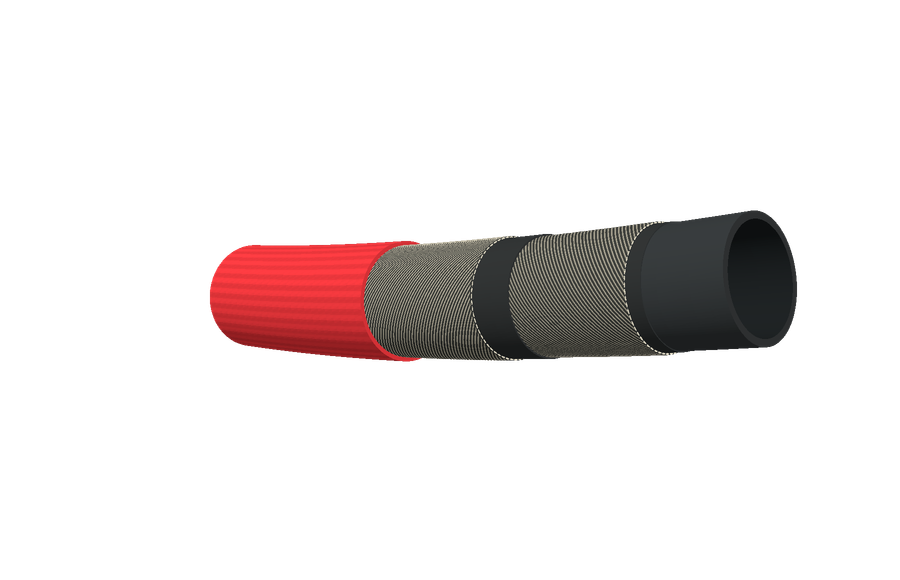

Construcción ilustrativa: se muestran dos pasadas textiles; la cantidad y los espesores se confirman según la versión. Los materiales son de referencia. El color no reemplaza el marcado del gas y la ficha de suministro.
Línea de acetileno de equipos de oxicorte y soldadura autógena. No se intercambia con la de oxígeno.
Cada diámetro tiene una única ficha con sus opciones de presión. La ficha de cada medida indica las presiones y condiciones de cada opción. Las condiciones de servicio dependen de la construcción y se confirman al cotizar.
| Ø interior | Presión de trabajo | Detalle por medida |
|---|---|---|
| 6 mm1/4" | 142 psi | Ver presiones y condiciones de 6 mm |
| 8 mm5/16" | 142 psi | Ver presiones y condiciones de 8 mm |
| 10 mm3/8" | 142 psi | Ver presiones y condiciones de 10 mm |
La presión y la temperatura se verifican juntas para el servicio solicitado. Un límite de temperatura no implica que la presión máxima sea válida en todo ese rango.
La manguera para acetileno corresponde a la línea de gas combustible de equipos de soldadura autógena u oxicorte. Se mantiene separada de la manguera de oxígeno porque identificación, compuesto y condiciones de trabajo no son intercambiables.
Se utiliza en el circuito de acetileno cuando regulador, soplete y conexiones son compatibles. No debe reemplazarse por una manguera de aire ni por la línea de oxígeno, aunque coincidan el diámetro y el largo. El estado del conjunto completo es parte de la seguridad del equipo.
La medida se verifica sobre las conexiones y la configuración original. Antes de cotizar se informa presión, largo, tipo de terminal y equipo. No se recomienda resolver diferencias de diámetro con adaptaciones que no estén previstas para el gas y el servicio.
La tabla permite comparar las alternativas. Cada medida tiene una ficha con sus datos. Las prestaciones se confirman para la opción ofrecida antes de cotizar.
No debe intercambiarse con la manguera de oxígeno: compuesto, identificación y presión de trabajo son distintos.
Se requieren el gas, el equipo, el diámetro interior, la longitud y fotografías del marcado y de ambos extremos. La presión publicada de la manguera no es una instrucción para ajustar el regulador.
El bitubo mantiene dos conductos unidos a lo largo del tendido. Cada conducto conserva su gas y sus requisitos; la configuración se confirma con reguladores, soplete y conexiones.
Para evaluar la aplicación, informar fluido, presión, temperatura, condiciones de vacío, longitud y tipo de conexión.
