Mangueras de succión y descarga para ácidos y químicos

Medidas y presiones de trabajo

Cada diámetro tiene una única ficha con sus opciones de presión. Abrí la medida para ver las presiones y condiciones de cada opción. Las condiciones de servicio dependen de la construcción y se confirman al cotizar.

Opciones por diámetro interior
Ø interior	Presión de trabajo	Detalle por medida
19 mm3/4"	10 kg/cm²	Ver presiones y condiciones de 19 mm
25 mm1"	10 kg/cm²	Ver presiones y condiciones de 25 mm
32 mm1 1/4"	10 kg/cm²	Ver presiones y condiciones de 32 mm
38 mm1 1/2"	10 kg/cm²	Ver presiones y condiciones de 38 mm
50 mm2"	10 kg/cm²	Ver presiones y condiciones de 50 mm
76 mm3"	10 kg/cm²	Ver presiones y condiciones de 76 mm
89 mm3 1/2"	10 kg/cm²	Ver presiones y condiciones de 89 mm
101 mm4"	10 kg/cm²	Ver presiones y condiciones de 101 mm
127 mm5"	10 kg/cm²	Ver presiones y condiciones de 127 mm

La presión y la temperatura se verifican juntas para el servicio solicitado. Un límite de temperatura no implica que la presión máxima sea válida en todo ese rango.

Qué es este tipo de manguera

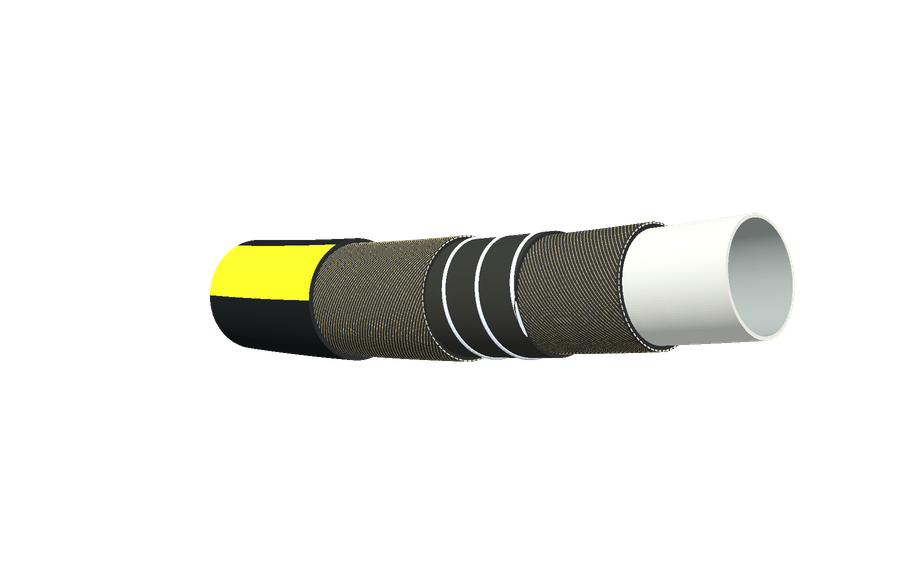

Las mangueras aspirantes/expelentes para químicos trabajan con vacío y con presión positiva. El tipo se define por esa operación más la espiral de acero, no por un único compuesto. La alternativa de tubo de polietileno de ultra alto peso molecular se corta en +65 °C. La de tubo FKM llega a +150 °C, con picos de 180 °C, y soporta xileno, tolueno, benceno y hasta 100 % de aromaticidad: esa diferencia de temperatura y de aromáticos es el motivo de elegir una u otra. También hay tubo de EPDM con espiral (−30 a +140 °C) y tubo de caucho clorosulfonado (−30 a +120 °C, eléctricamente conductora). Las cuatro no son equivalentes. Cada producto, concentración y temperatura se comprueba antes de cotizar. Se piden como manguera para ácidos, para solventes o para agroquímicos, con succión y descarga.

Cuándo se usa y qué evitar

Se consideran para succión, trasvase, carga y descarga de corrosivos y solventes compatibles con el tubo elegido. No se sustituyen por una expelente textil cuando la bomba aspira. Si el fluido es aromático al 100 % o la temperatura supera 65 °C, el polietileno de esta familia no cubre el servicio: hay que revisar FKM. El EPDM con espiral no documenta 32 ni 38 mm. El clorosulfonado no documenta 32 ni 89 mm. Esas ausencias no se completan con otra alternativa.

Cómo elegir la medida

El diámetro se elige por caudal, conexiones y aspiración. La grilla de medidas abre las páginas del tubo de polietileno ya publicado (19 a 127 mm, sin agregar 13 mm). Las otras construcciones se leen en las tablas de esta misma página: FKM en 19, 25, 32, 38, 50, 76, 89 y 101 mm; EPDM en 19, 25, 50, 76, 89 y 101 mm; clorosulfonado en 19, 25, 38, 50, 76 y 101 mm. Todas estas tres publican 10 kg/cm² de trabajo y 15 kg/cm² de prueba. El Ø exterior y el radio de esas tres no están en la ficha resumida: la celda queda vacía.

Compará las alternativas de la tabla y abrí la medida que necesitás para consultar su detalle. Los datos a consultar se confirman para la alternativa ofrecida antes de cotizar.

En qué se diferencia de los otros tipos

La compatibilidad se confirma con el producto exacto, su concentración y temperatura. El vacío y los materiales de los terminales también deben validarse antes de cotizar.

Qué informar para cotizar

Producto exacto, composición y concentración.
Temperatura de servicio y procedimiento de limpieza.
Operación de impulsión o succión, presión y vacío requerido.
Diámetro interior, largo y materiales de conexiones y juntas.

Preguntas frecuentes

¿Cómo comparo las distintas construcciones?

Primero indicá producto, concentración, temperatura y operación. Después se comparan las alternativas de la página con las conexiones y el método de limpieza de la instalación. Compartir diámetro no confirma compatibilidad química.

¿Qué información hace falta si la línea alterna productos?

Informá todos los productos y los ciclos de lavado, con sus temperaturas y concentraciones. La revisión debe cubrir el ciclo completo, incluido el vacío cuando exista.

Elegí la medida

Cada diámetro abre su propia página, con el tipo de manguera ya definido.

Antes de cotizar: La compatibilidad se confirma con el producto exacto, su concentración y temperatura. El vacío y los materiales de los terminales también deben validarse antes de cotizar.

Otras construcciones documentadas

Otras construcciones de tubo, además del polietileno de ultra alto peso molecular que abre páginas por medida. El polietileno se corta en +65 °C; el FKM llega a +150 °C con 100 % de aromáticos.

Tubo de FKM

EN 12115 · −40 a +150 °C (picos 180 °C). Espiral SAE 1080, con opción de cable de cobre. Soporta xileno, tolueno, benceno y hasta 100 % de aromaticidad. Presión de trabajo 10 kg/cm² y de prueba 15 kg/cm². El polietileno de ultra alto peso molecular de esta misma página se corta en +65 °C; esta construcción llega a +150 °C con aromáticos al 100 %, y por eso se elige una u otra.

Tubo de FKM · EN 12115 · −40 a +150 °C (picos 180 °C)
Ø int.	Presión de trabajo	Presión de prueba
19 mm3/4"	10 kg/cm²	15 kg/cm²
25 mm1"	10 kg/cm²	15 kg/cm²
32 mm1 1/4"	10 kg/cm²	15 kg/cm²
38 mm1 1/2"	10 kg/cm²	15 kg/cm²
50 mm2"	10 kg/cm²	15 kg/cm²
76 mm3"	10 kg/cm²	15 kg/cm²
89 mm3 1/2"	10 kg/cm²	15 kg/cm²
101 mm4"	10 kg/cm²	15 kg/cm²

Tubo de EPDM con espiral

UNE-EN 12115 · −30 a +140 °C. Espiral SAE 1070. Presión de trabajo 10 kg/cm² y de prueba 15 kg/cm². No documenta 32 ni 38 mm: en esos diámetros esta alternativa no aparece.

Tubo de EPDM con espiral · UNE-EN 12115 · −30 a +140 °C
Ø int.	Presión de trabajo	Presión de prueba
19 mm3/4"	10 kg/cm²	15 kg/cm²
25 mm1"	10 kg/cm²	15 kg/cm²
50 mm2"	10 kg/cm²	15 kg/cm²
76 mm3"	10 kg/cm²	15 kg/cm²
89 mm3 1/2"	10 kg/cm²	15 kg/cm²
101 mm4"	10 kg/cm²	15 kg/cm²

Tubo de Hypalon

−30 a +120 °C. Helicoidal SAE 1070, eléctricamente conductora. Presión de trabajo 10 kg/cm² y de prueba 15 kg/cm². No documenta 32 ni 89 mm: en esos diámetros esta alternativa no aparece.

Tubo de Hypalon · −30 a +120 °C
Ø int.	Presión de trabajo	Presión de prueba
19 mm3/4"	10 kg/cm²	15 kg/cm²
25 mm1"	10 kg/cm²	15 kg/cm²
38 mm1 1/2"	10 kg/cm²	15 kg/cm²
50 mm2"	10 kg/cm²	15 kg/cm²
76 mm3"	10 kg/cm²	15 kg/cm²
101 mm4"	10 kg/cm²	15 kg/cm²

¿Necesitás ayuda con la selección?

Pasanos fluido, presión, temperatura, si hay vacío, largo y tipo de conexión. Te confirmamos la alternativa adecuada.
