Elegí una construcción para recorrer sus capas y conocer su servicio.
Vapor saturado: 6 bar y hasta 164 °C. Agua caliente: 18 bar y hasta 95 °C. Para vapor continuo se consulta una construcción específica. Espesores y ángulos ilustrativos.
La ficha recomienda agua caliente de limpieza y declara −30 a +120 °C y PT 20 kg/cm². No especifica esa presión para vapor ni para todo el rango térmico. CA/BG son las denominaciones declaradas, sin atribuirles una fórmula química exacta.
La azul tiene valores separados para vapor saturado y agua caliente. La blanca se documenta para agua caliente de limpieza; su presión no se presenta como presión admisible de vapor. El servicio y la documentación alimentaria se confirman para la opción ofrecida.
Dos construcciones para limpieza alimenticia: azul para vapor saturado y agua caliente; blanca para agua caliente. Cada una tiene sus propios compuestos y condiciones de servicio.
Cada diámetro tiene una única ficha con sus opciones de presión. Abrí la medida para ver las presiones y condiciones de cada opción. Las condiciones de servicio dependen de la construcción y se confirman al cotizar.
| Ø interior | Presión de trabajo | Detalle por medida |
|---|---|---|
| 13 mm1/2" | Valores distintos para vapor y agua caliente | Ver presiones y condiciones de 13 mm |
| 19 mm3/4" | Valores distintos para vapor y agua caliente | Ver presiones y condiciones de 19 mm |
| 25 mm1" | Valores distintos para vapor y agua caliente | Ver presiones y condiciones de 25 mm |
La presión y la temperatura se verifican juntas para el servicio solicitado. Un límite de temperatura no implica que la presión máxima sea válida en todo ese rango.

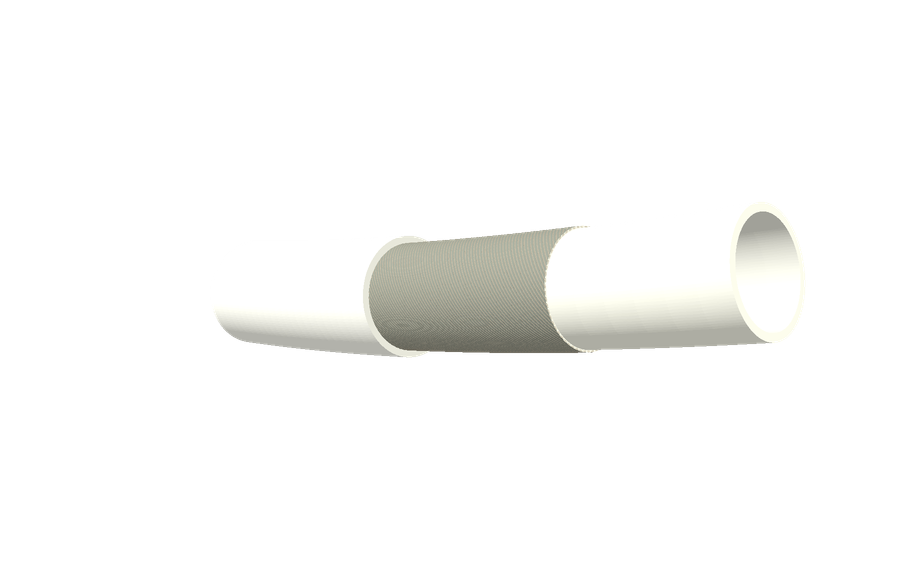

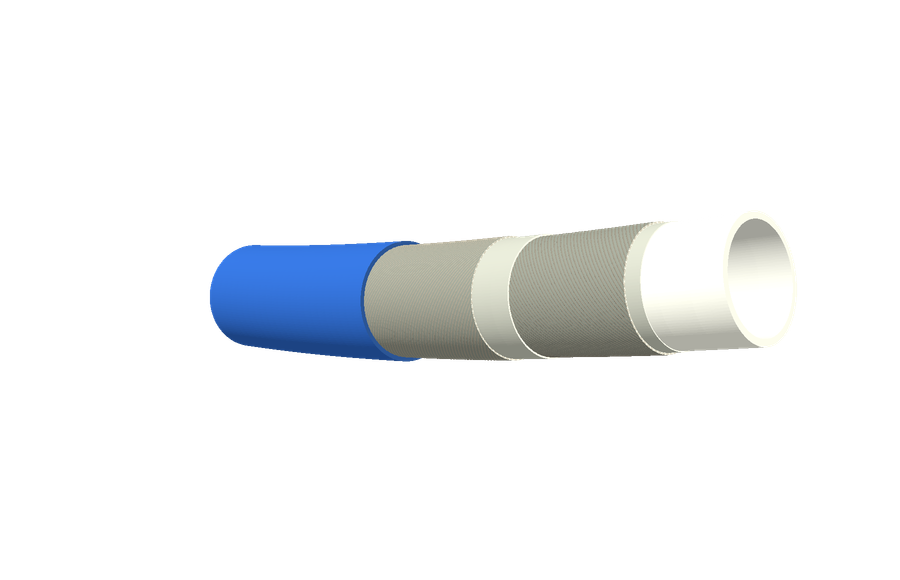

Esta familia reúne dos construcciones para limpieza en la industria alimenticia. La azul tiene tubo blanco liso de NBR, dos refuerzos textiles y cubierta azul de NVC. La blanca combina tubo blanco tipo CA, fibras sintéticas de alta tenacidad y cubierta blanca tipo BG; su ficha no indica la cantidad de telas. Ambas se presentan por su construcción y servicio, con documentación alimentaria a verificar para la opción ofrecida.
La azul documenta vapor saturado a 6 bar y hasta 164 °C, o agua caliente a 18 bar y hasta 95 °C. Para vapor continuo se consulta una construcción específica. La blanca se recomienda para agua caliente de limpieza y declara PT 20 kg/cm² y rango de −30 a +120 °C: no se interpreta como presión de vapor ni como presión válida en todo ese rango. También pueden trasladar líquidos alimentarios compatibles según la ficha y el procedimiento de limpieza.
El diámetro se relaciona con el caudal de vapor y las conexiones del equipo. Para cotizar deben informarse presión, temperatura, ciclo de trabajo, procedimiento de limpieza, largo y terminales. La sigla FDA no reemplaza la revisión completa de la norma y del uso previsto.
Compará las alternativas de la tabla y abrí la medida que necesitás para consultar su detalle. Los datos a consultar se confirman para la alternativa ofrecida antes de cotizar.
La azul documenta vapor y agua caliente por separado. La blanca se documenta para limpieza con agua caliente; su presión no se traslada al vapor. La aptitud alimentaria se confirma para la opción ofrecida.
Una foto legible del marcado y de los extremos, diámetro interior, largo y datos de la instalación. Indicá el material o fluido, presión, temperatura y si existe aspiración; con eso revisamos la alternativa y las conexiones.
Revisá cada alternativa completa: operación, prestaciones y condiciones de montaje. No combines la presión de una con la temperatura o el radio de otra. La configuración y la documentación se confirman al cotizar.
Cada diámetro abre su propia página, con el tipo de manguera ya definido.
Pasanos fluido, presión, temperatura, si hay vacío, largo y tipo de conexión. Te confirmamos la alternativa adecuada.
