ARENADO DE ALTA PRESIÓN

Dos variantes, por dentro.

Las construcciones de 600 y 800 PSI se presentan por separado.

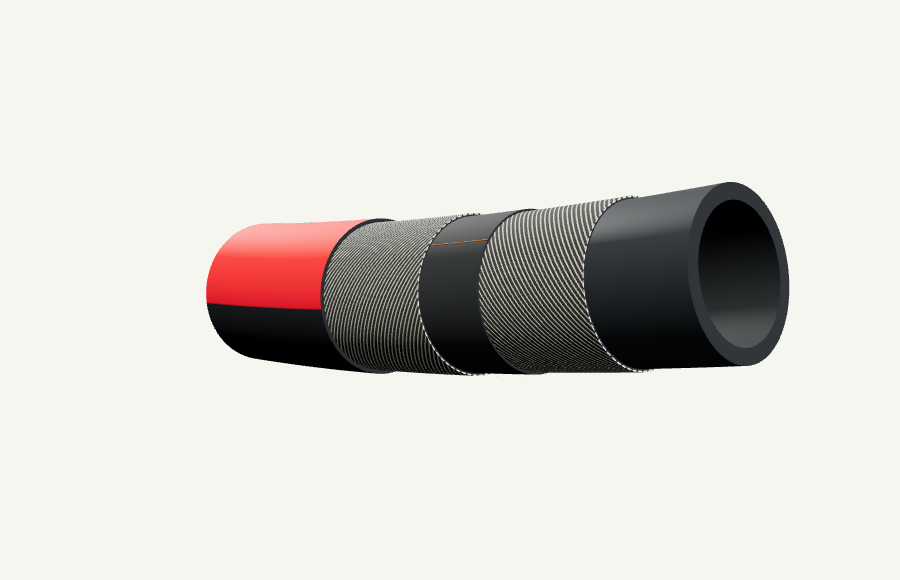

600 PSI · refuerzo textil y cobre
DELIVERY CUTTING · 600 PSI

Una manguera, por dentro.

  1. Compuesto clase AA de acabado liso, resistente a intemperie y abrasión por arrastre.
  2. Múltiples capas de fibras sintéticas de alta tenacidad, previamente tratadas.
  3. Conductor interno para descarga electrostática, integrado en la pared de goma.
  4. Fibras sintéticas que completan el refuerzo alrededor del tubo antiabrasivo.
  5. Interior liso de compuesto clase AA, desarrollado para servicio severo continuo.

Referencia: NHI Delivery Cutting 600 PSI. Cantidad de capas, espesor del tubo y disposición del conductor ilustrativos. Cada variante conserva su propia tabla.

800 PSI · refuerzo textil y cobre
DELIVERY CUTTING · 800 PSI

Una manguera, por dentro.

  1. Compuesto clase AA de acabado liso, resistente a intemperie y abrasión por arrastre.
  2. Múltiples capas de fibras sintéticas de alta tenacidad, previamente tratadas.
  3. Conductor interno para descarga electrostática, integrado en la pared de goma.
  4. Fibras sintéticas que completan el refuerzo alrededor del tubo antiabrasivo.
  5. Interior liso de compuesto clase AA, desarrollado para servicio severo continuo.

Referencia: NHI Delivery Cutting 800 PSI. Cantidad de capas, espesor del tubo y disposición del conductor ilustrativos. Cada variante conserva su propia tabla.

Impulsión · conductor de cobre

Mangueras para arenado de alta presión

Para impulsión de aire con partículas abrasivas a 600 y 800 PSI. Conductor de cobre interno para descarga electrostática.

  • Ø 19 a 76 mm
  • 7 medidas
  • Impulsión · conductor de cobre
Consultar por WhatsAppVer toda la familia

Qué es este tipo de manguera

Manguera de impulsión de aire con partículas abrasivas a 600 PSI (42 kg/cm²) o 800 PSI (55 kg/cm²). El tubo es de alta abrasión; el refuerzo lleva conductor de cobre interno para descarga electrostática; la cubierta es lisa, resistente a intemperie y al arrastre. Norma ISO 1307. Temperatura −30 a +100 °C. Se elige por la presión del equipo, no por el diámetro de la boquilla sola. Dos alternativas, dos tablas: el Ø exterior y el radio no coinciden entre 600 y 800 PSI para el mismo paso interior.

Cuándo se usa y qué evitar

Corresponde a arenadoras y granalladoras que trabajan por encima de las páginas de servicio liviano e industrial ya publicadas. No sustituye a esas fichas en un equipo de menor presión: una 800 PSI más rígida no mejora un trabajo de 200 PSI. Tampoco es transporte neumático de cemento. El conductor de cobre se confirma en el armado; sin continuidad, la descarga electrostática del abrasivo no está resuelta. Es la manguera de arenadora para equipos que trabajan a mayor presión.

Medidas y prestaciones

Dos cortes de presión. Se elige según el manómetro del equipo. El Ø exterior cambia entre 600 y 800 PSI: el acople no es intercambiable por el solo hecho de compartir el paso interior.

Servicio de 600 PSI

ISO 1307 · −30 a +100 °C. Tubo interior liso de alta resistencia a la abrasión, desarrollado para servicio severo continuo. Refuerzo de múltiples capas de fibras sintéticas de alta tenacidad previamente tratadas, con conductor de cobre interno para descarga electrostática. Cubierta lisa resistente a la intemperie y a la abrasión por arrastre.

Servicio de 600 PSI · ISO 1307 · −30 a +100 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)
19 mm3/4"4142 kg/cm²63 kg/cm²250
25 mm1"4742 kg/cm²63 kg/cm²300
32 mm1 1/4"5442 kg/cm²63 kg/cm²400
38 mm1 1/2"6042 kg/cm²63 kg/cm²450
50 mm2"7242 kg/cm²63 kg/cm²600
64 mm2 1/2"9142 kg/cm²63 kg/cm²750
76 mm3"10342 kg/cm²63 kg/cm²950

Servicio de 800 PSI

ISO 1307 · −30 a +100 °C. Misma construcción con diseño reforzado para servicio minero severo y mayor presión de trabajo.

Servicio de 800 PSI · ISO 1307 · −30 a +100 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)
19 mm3/4"4655 kg/cm²82 kg/cm²300
25 mm1"5255 kg/cm²82 kg/cm²350
32 mm1 1/4"5455 kg/cm²82 kg/cm²450
38 mm1 1/2"6555 kg/cm²82 kg/cm²500
50 mm2"7755 kg/cm²82 kg/cm²650
64 mm2 1/2"9155 kg/cm²82 kg/cm²800
76 mm3"10355 kg/cm²82 kg/cm²1000

Confirmá la alternativa, las conexiones y las condiciones de servicio antes de cotizar. La presión de prueba no es la presión de trabajo; los datos sin especificar se consultan para el suministro.

Cómo elegir la medida

Siete diámetros de 19 a 76 mm en cada tabla. En 19 mm el Ø exterior pasa de 41 mm (600 PSI) a 46 mm (800 PSI) y el radio de 250 a 300 mm. En 50 mm, de 72 a 77 mm de Ø exterior. La boquilla y la tuerca cierran sobre el Ø exterior: si se cotiza la presión incorrecta, el acople puede no entrar. Presión de prueba 63 kg/cm² en 600 PSI y 82 kg/cm² en 800 PSI.

Qué informar para cotizar

  • Presión real del equipo: 600 PSI, 800 PSI u otra (liviano o industrial).
  • Abrasivo, boquilla y Ø exterior que acepta el acople.
  • Caudal de aire, largo y si el tramo se arrastra.
  • Continuidad del conductor de cobre hasta el extremo.
  • Frecuencia de uso y temperatura ambiente.

Preguntas frecuentes

¿Qué envío para consultar un reemplazo?

Se requieren una foto legible del marcado y de los extremos, diámetro interior, longitud y datos de la instalación: material o fluido, presión, temperatura y condiciones de aspiración cuando corresponda. Con esa información se revisan la alternativa y las conexiones.

¿Cómo comparo dos alternativas de la misma medida?

Cada alternativa debe evaluarse en forma completa: operación, prestaciones y condiciones de montaje. La presión de una opción no puede combinarse con la temperatura o el radio de otra. La configuración y la documentación se confirman al cotizar.

Asesoramiento para la selección

Para evaluar la aplicación, informar fluido, presión, temperatura, condiciones de vacío, longitud y tipo de conexión.
