VACTOR · ASPIRACIÓN DE BARROS Y RESIDUOS

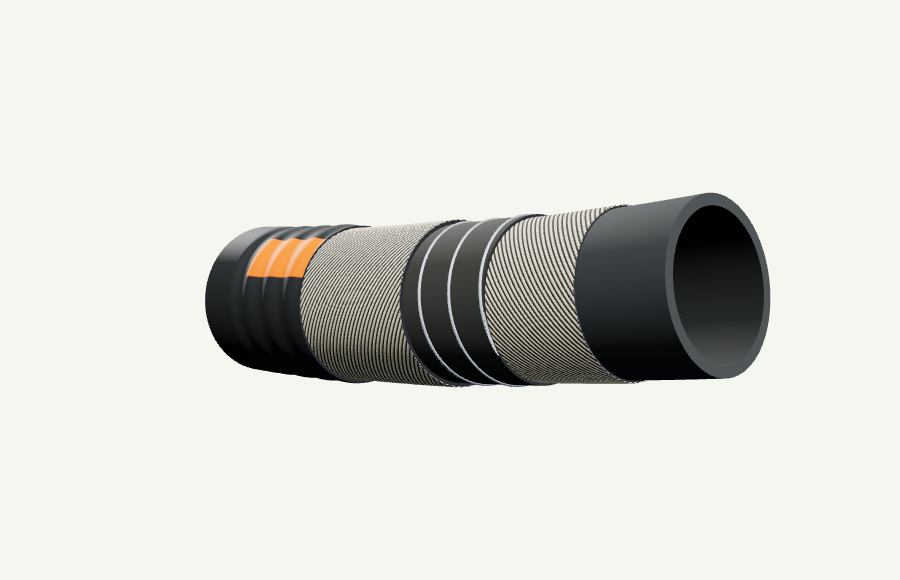

Una manguera, por dentro.

  1. Polímero tipo AA, corrugado para favorecer la flexibilidad. Extremos con manchones lisos para la conexión.
  2. Fibras sintéticas de alta tenacidad engomadas. Refuerzan la pared por fuera de la espiral.
  3. Alambre SAE 1070 incorporado en la pared. Ayuda a mantener abierto el conducto durante la aspiración.
  4. Refuerzo engomado alrededor del tubo de desgaste, integrado con la espiral y la cubierta.
  5. Interior liso de polímero tipo AA. La ficha de Vactor Residuos Comunes declara un espesor mínimo de 6 mm.

Esquema basado en Vactor Residuos Comunes. Espiral, textiles y manchones ilustrativos. Las variantes para laminilla e hidrocarburos tienen construcciones propias.

Aspiración con vacío · cubierta corrugada

Mangueras de aspiración para barros y residuos

Para equipos de aspiración con vacío: barros, lodos, sedimentos y residuos. Se eligen por el vacío admisible, no por la presión de trabajo.

  • Ø 76 a 203 mm
  • 4 medidas
  • Aspiración con vacío · cubierta corrugada
Consultar por WhatsAppVer toda la familia

Qué es este tipo de manguera

Estas mangueras se eligen por el vacío admisible, no por la presión de trabajo. Se utilizan en equipos que aspiran barros, lodos, sedimentos y residuos desde cámaras, zanjas o tanques. La cubierta corrugada protege el refuerzo frente a la abrasión externa durante la manipulación. El tubo interior es de alta abrasión porque el fluido arrastra arena, escoria o laminilla. Las tres alternativas tienen tablas independientes: en 152 mm dos declaran Ø exterior 178 mm y radio 1000 mm, y la tercera declara 182 mm y 800 mm. El acople debe seleccionarse según el diámetro exterior de la construcción elegida.

Cuándo se usa y qué evitar

Corresponde a camiones y equipos de aspiración con vacío, inclusive los de tipo vactor usados en limpieza de cámaras y redes, cuando el material es barro, lodo o residuo abrasivo. No sustituye una manguera de arenado a presión ni una expelente de agua. La tercera alternativa suma doble espiral y tubo resistente a hidrocarburos; su ficha no declara presión de prueba, y esa celda queda vacía. Si el residuo trae aceite o combustible, esa es la construcción a revisar, no la de 6 mm de tubo sin esa declaración. Son las mangueras de los camiones atmosféricos y de los equipos de desagote y desobstrucción, y también se usan para aspiración de polvo y sedimentos.

Medidas y prestaciones

Las tres alternativas se publican por separado. En 152 mm el Ø exterior y el radio mínimo no coinciden: el acople se elige contra la cota de la construcción, no contra un promedio.

Tubo de alta abrasión, espiral simple

ISO 1307 · −20 a +100 °C. Tubo interior liso de alta resistencia a la abrasión y a los aceites. Refuerzo de múltiples fibras sintéticas de alta tenacidad engomadas con espiral de alambre SAE 1070. Cubierta corrugada resistente a la abrasión por arrastre y a salpicaduras de aceite. Para escoria, laminilla, arena y polvos metálicos.

Tubo de alta abrasión, espiral simple · ISO 1307 · −20 a +100 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)Vacío
76 mm3"1003 kg/cm²4,5 kg/cm²350−0,64
101 mm4"1243 kg/cm²4,5 kg/cm²400−0,64
152 mm6"1783 kg/cm²4,5 kg/cm²1000−0,64
203 mm8"2333 kg/cm²4,5 kg/cm²1200−0,64

Tubo de alta abrasión de 6 mm, espiral simple

ISO 1403 · −20 a +80 °C. Tubo interior liso de espesor mínimo 6 mm, resistente a materiales abrasivos. Refuerzo de fibras sintéticas de alta tenacidad engomadas con espiral de alambre SAE 1070. Cubierta corrugada resistente al arrastre y a salpicaduras de aceites. Para barros, lodo, sedimentos y materiales abrasivos en general.

Tubo de alta abrasión de 6 mm, espiral simple · ISO 1403 · −20 a +80 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)Vacío
76 mm3"1053 kg/cm²4,5 kg/cm²350−0,64
101 mm4"1303 kg/cm²4,5 kg/cm²400−0,64
152 mm6"1823 kg/cm²4,5 kg/cm²800−0,64
203 mm8"2343 kg/cm²4,5 kg/cm²1200−0,64

Tubo resistente a hidrocarburos, doble espiral

ISO 1307 · −20 a +80 °C. Tubo interior liso de alta resistencia a hidrocarburos, lodos y materiales abrasivos. Refuerzo de fibras sintéticas de alta tenacidad engomadas con doble espiral de alambre de acero para máxima resistencia al vacío. Cubierta corrugada resistente a la abrasión, intemperie y contacto con aceites. La ficha técnica no informa presión de prueba para esta construcción.

Tubo resistente a hidrocarburos, doble espiral · ISO 1307 · −20 a +80 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)Vacío
76 mm3"1003 kg/cm²—350−0,64
101 mm4"1243 kg/cm²—400−0,64
152 mm6"1783 kg/cm²—1000−0,64
203 mm8"2333 kg/cm²—1200−0,64

Confirmá la alternativa, las conexiones y las condiciones de servicio antes de cotizar. La presión de prueba no es la presión de trabajo; los datos sin especificar se consultan para el suministro.

Cómo elegir la medida

El diámetro lo marca la boca del equipo de vacío y el caudal de sólidos. En 76 y 101 mm las tres alternativas se parecen en radio; en 152 mm el Ø exterior y el radio divergen, y eso decide si el acople existente cierra o no. El vacío publicado es −0,64 en las filas que lo declaran. La presión positiva de 3 kg/cm² no es el dato de selección: si el equipo trabaja en vacío profundo, se cotiza contra ese valor y contra el radio real de instalación, no contra una media entre tablas.

Qué informar para cotizar

  • Tipo de residuo: barro, lodo, sedimento, escoria o material con hidrocarburos.
  • Vacío de trabajo del equipo y si hay tramos en impulsión.
  • Diámetro de la boca y Ø exterior que acepta el acople existente.
  • Largo, radio de tendido y si el tramo se arrastra sobre piso.
  • Temperatura del material y si hace falta doble espiral.

Preguntas frecuentes

¿Qué envío para consultar un reemplazo?

Se requieren una foto legible del marcado y de los extremos, diámetro interior, longitud y datos de la instalación: material o fluido, presión, temperatura y condiciones de aspiración cuando corresponda. Con esa información se revisan la alternativa y las conexiones.

¿Cómo comparo dos alternativas de la misma medida?

Cada alternativa debe evaluarse en forma completa: operación, prestaciones y condiciones de montaje. La presión de una opción no puede combinarse con la temperatura o el radio de otra. La configuración y la documentación se confirman al cotizar.

Asesoramiento para la selección

Para evaluar la aplicación, informar fluido, presión, temperatura, condiciones de vacío, longitud y tipo de conexión.
