ABRASIVOS · PARED GRUESA CON ESPIRAL

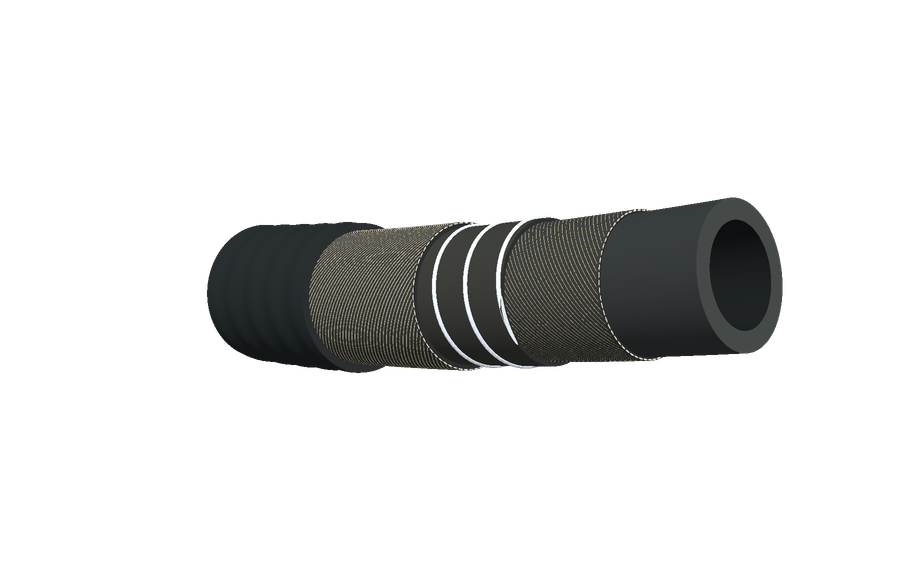

Una manguera, por dentro.

  1. Caucho corrugado resistente al arrastre y a la intemperie. Acabado grafito mate en este ejemplo.
  2. Fibras sintéticas engomadas por fuera de la espiral. La cantidad de telas depende del servicio.
  3. Alambre incorporado en la pared reforzada. Ayuda a mantener abierto el conducto durante la aspiración.
  4. Refuerzo engomado alrededor del tubo de desgaste. Se integra con la espiral y el resto de la pared.
  5. Caucho liso de alto espesor, formulado para resistir el desgaste producido por el material transportado.

Modelo genérico de pared gruesa. Compuestos, colores, espesores y cantidad de telas varían según la alternativa. El conductor antiestático, cuando corresponde, no se representa en este esquema.

Aspirante/expelente · espiral de acero

Mangueras aspirantes/expelentes para abrasivos y pulpa mineral

Para succión e impulsión de arena, granalla, pulpa mineral y lodos. El espiral de acero es lo que permite trabajar del lado de aspiración sin colapsar.

  • Ø 32 a 254 mm
  • 9 medidas
  • Aspirante/expelente · espiral de acero
Consultar por WhatsAppVer toda la familia

Qué es este tipo de manguera

Esta familia cubre succión e impulsión de arena, granalla, pulpa mineral y lodos abrasivos. El espiral de acero es lo que impide que el tubo colapse cuando la bomba toma del tanque o de la pileta: sin ese refuerzo la manguera se cierra y el caudal se corta. No es la misma construcción que una manguera de arenado que sólo empuja abrasivo con aire a presión. Acá el servicio es de carga y descarga de un fluido con sólidos, y el desgaste se concentra en el tubo interior. Las alternativas publicadas no se fusionan: declaran distinto diámetro exterior y distinto radio para un mismo paso interior, y eso cambia el acople y la forma de tendido.

Cuándo se usa y qué evitar

Se usa en circuitos de pulpa, dragado liviano, transvase de arenas y recirculación de lodos que requieren aspiración e impulsión. No corresponde cuando el equipo sólo dispara abrasivo por boquilla: ese trabajo está en las páginas de arenado. Tampoco se elige por el vacío si la línea nunca aspira. La tercera alternativa, de aspiración de polvo de roca, declara 2 kg/cm² de presión positiva: es una quinta parte de las otras dos y no se lee en la misma tabla. Sólo la primera alternativa declara conductor de cobre interno; la de cubierta lisa para servicio pesado no lo documenta y no se lo atribuimos.

Medidas y prestaciones

Hay tres construcciones. Las dos primeras trabajan a 10 kg/cm²; la tercera, de aspiración de polvo de roca, va aparte porque su presión positiva es 2 kg/cm².

Tubo de alta abrasión con cubierta corrugada

ISO 1307 · −30 a +100 °C. Tubo interior liso de alta resistencia a la abrasión, espesor mínimo 4 mm. Refuerzo de fibras sintéticas de alta tenacidad engomadas con espiral de alambre SAE 1070, con conductor de cobre interno para descarga electrostática. Cubierta corrugada resistente a la intemperie y al arrastre, optimizada para alta flexibilidad.

Tubo de alta abrasión con cubierta corrugada · ISO 1307 · −30 a +100 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)Vacío
32 mm1 1/4"5110 kg/cm²15 kg/cm²240—
38 mm1 1/2"5710 kg/cm²15 kg/cm²310—
50 mm2"7110 kg/cm²15 kg/cm²340—
76 mm3"9810 kg/cm²15 kg/cm²510—
101 mm4"12510 kg/cm²15 kg/cm²710—

Tubo de alta abrasión con cubierta lisa, servicio pesado

ISO 1307 · −30 a +100 °C. Tubo interior liso de alta resistencia a la abrasión, desarrollado para servicio severo continuo. Refuerzo de múltiples capas de fibras sintéticas de alta tenacidad previamente tratadas, con espiral de alambre SAE 1070. Cubierta lisa resistente a la intemperie y a la abrasión por arrastre. Esta alternativa NO declara conductor de cobre.

Tubo de alta abrasión con cubierta lisa, servicio pesado · ISO 1307 · −30 a +100 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)Vacío
50 mm2"7410 kg/cm²15 kg/cm²350—
76 mm3"10010 kg/cm²15 kg/cm²460—
101 mm4"12910 kg/cm²15 kg/cm²560—
127 mm5"15610 kg/cm²15 kg/cm²670—
152 mm6"18310 kg/cm²15 kg/cm²740—
203 mm8"23810 kg/cm²15 kg/cm²1000—
254 mm10"28910 kg/cm²15 kg/cm²1800—

Aspiración de polvo de roca

ISO 1307 · −30 a +100 °C. Tubo interior liso de alta resistencia a la abrasión. Refuerzo de fibras sintéticas de alta tenacidad engomadas con espiral de alambre SAE 1070. Cubierta corrugada de alta resistencia a la abrasión e hidrocarburos. Presión positiva muy inferior a las otras dos: va en un bloque separado, nunca en la misma tabla.

Aspiración de polvo de roca · ISO 1307 · −30 a +100 °C
Ø int.Ø ext. (mm)Presión de trabajoPresión de pruebaRadio mín. (mm)Vacío
50 mm2"682 kg/cm²3 kg/cm²280−0,8
76 mm3"942 kg/cm²3 kg/cm²250−0,8
101 mm4"1192 kg/cm²3 kg/cm²300−0,8
152 mm6"1722 kg/cm²3 kg/cm²800−0,8
203 mm8"2252 kg/cm²3 kg/cm²1500−0,8
254 mm10"2802 kg/cm²3 kg/cm²2000−0,8

Confirmá la alternativa, las conexiones y las condiciones de servicio antes de cotizar. La presión de prueba no es la presión de trabajo; los datos sin especificar se consultan para el suministro.

Cómo elegir la medida

El diámetro interior se define según el caudal y la boca de la bomba o del hidrociclón. También se verifica el diámetro exterior para seleccionar el acople y la abrazadera. El radio mínimo de curvatura aumenta con el diámetro; en 254 mm puede requerirse apoyo para el tramo. Una curvatura inferior al mínimo puede dañar la espiral y afectar la capacidad de aspiración. Las dos primeras alternativas tienen una presión de trabajo de 10 kg/cm² en las medidas documentadas; la alternativa para polvo de roca, de 2 kg/cm². Cada valor corresponde a una construcción diferente.

Qué informar para cotizar

  • Material transportado: arena, granalla, pulpa, lodo o polvo de roca, con granulometría aproximada.
  • Si la línea aspira, impulsa o hace las dos operaciones en el mismo tramo.
  • Diámetro interior del equipo y diámetro exterior que aceptan los acoples.
  • Presión continua, picos y, si hay succión, el vacío de la bomba.
  • Largo, radio de tendido y si hace falta conductor para descarga electrostática.

Preguntas frecuentes

¿Qué envío para consultar un reemplazo?

Se requieren una foto legible del marcado y de los extremos, diámetro interior, longitud y datos de la instalación: material o fluido, presión, temperatura y condiciones de aspiración cuando corresponda. Con esa información se revisan la alternativa y las conexiones.

¿Cómo comparo dos alternativas de la misma medida?

Cada alternativa debe evaluarse en forma completa: operación, prestaciones y condiciones de montaje. La presión de una opción no puede combinarse con la temperatura o el radio de otra. La configuración y la documentación se confirman al cotizar.

Asesoramiento para la selección

Para evaluar la aplicación, informar fluido, presión, temperatura, condiciones de vacío, longitud y tipo de conexión.
